Die LED-Fallrohrbeleuchtung

Elegant und langlebig
Die LED-Fallrohrbeleuchtung setzt sich aus verschiedenen, optimal aufeinander abgestimmten Komponenten zusammen, die alle witterungs- und UV-beständig sind. Die linearen LED-Lichtlinien entsprechen zusätzlich der Schutzart IP67. Die Leuchtmittel
sind äußerst robust und gewährleisten so eine zukunftssichere Investition bei einer mittleren Lebensdauer von rund 60.000 Stunden.

Passend gemacht
Damit die im Aluminium-Profil vergossene LED-Beleuchtung von der Länge her zum Fallrohrstrang passt, sind unterschiedlich lange LED-Lichtlinen erhältlich, die sich auch untereinander kombinieren lassen und so individuelle Fallrohrlängen ermöglichen.
Auf Anfrage sind die LED-Lichtlinien auch in Sonderlängen erhältlich.

Einfache Montage

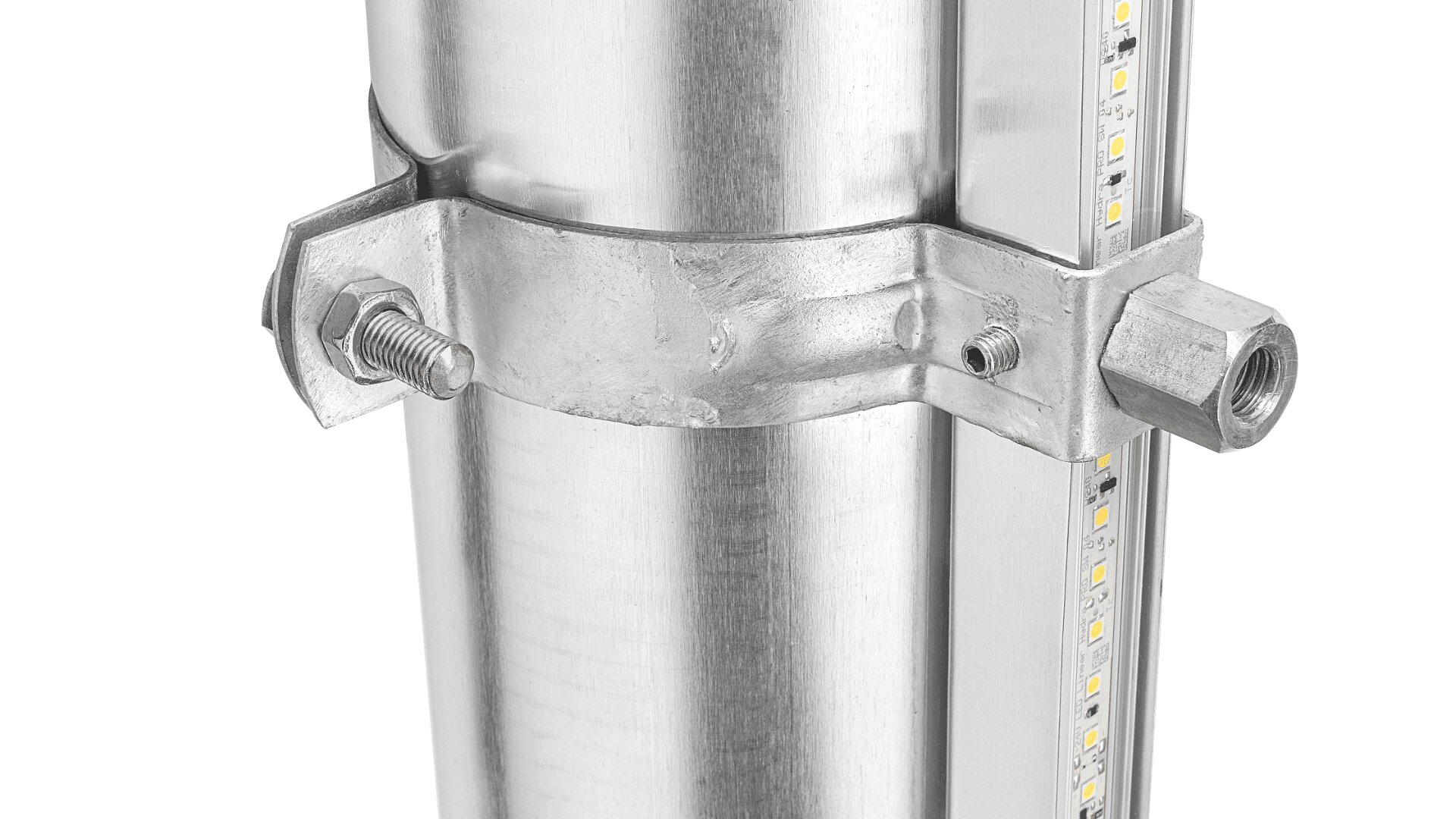

Die LED-Linearleuchten werden einfach in die Sichtblende geclipst. Sind mehrere Lichtlinien miteinander zu kombinieren, werden die Kabelverbindungen an den jeweiligen Enden zusammengesteckt. Anschließend kann das Konstrukt mit Hilfe einer speziell konzipierten Fallrohrschelle am Fallrohr montiert werden.

Hoch hinaus

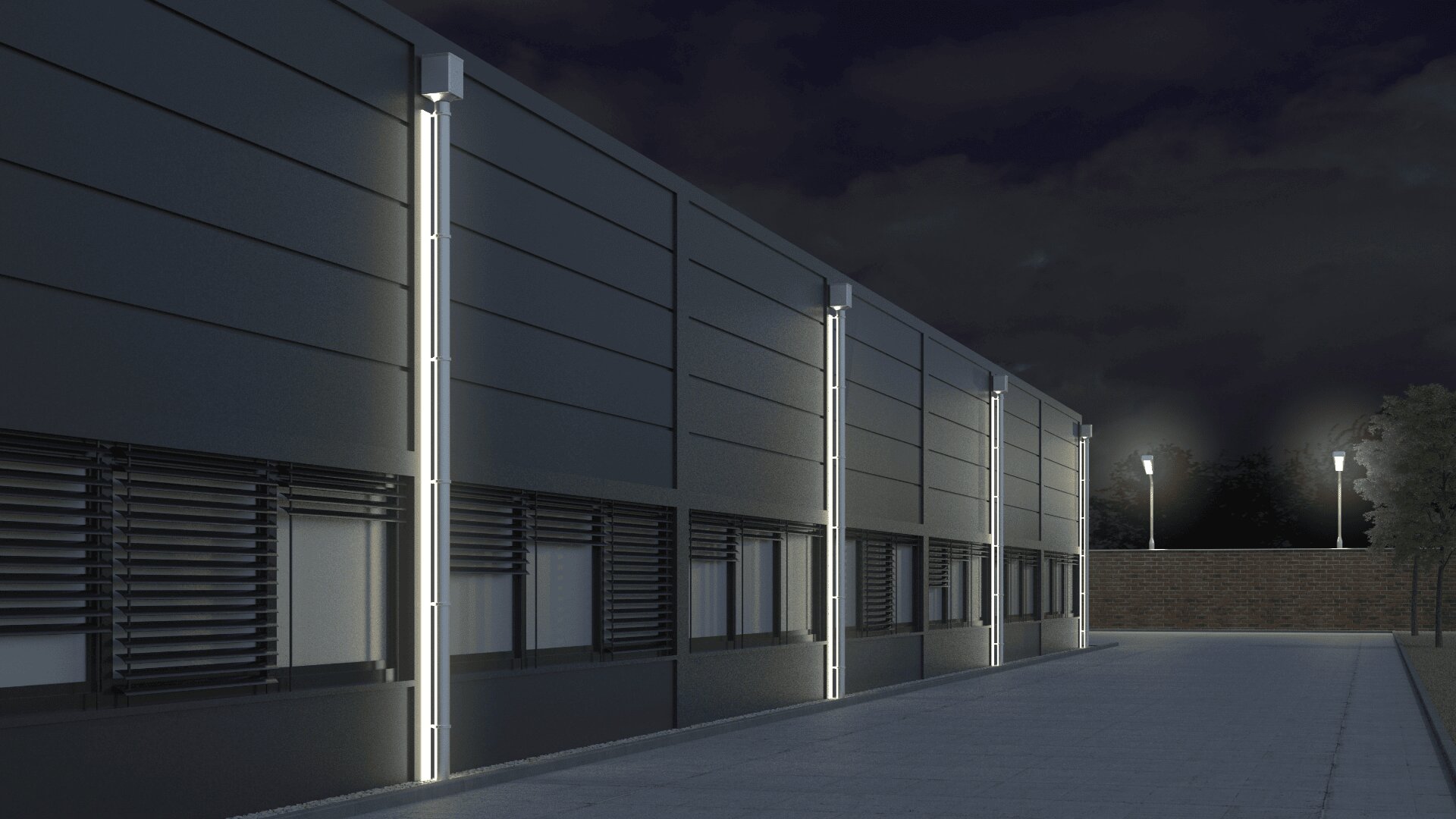

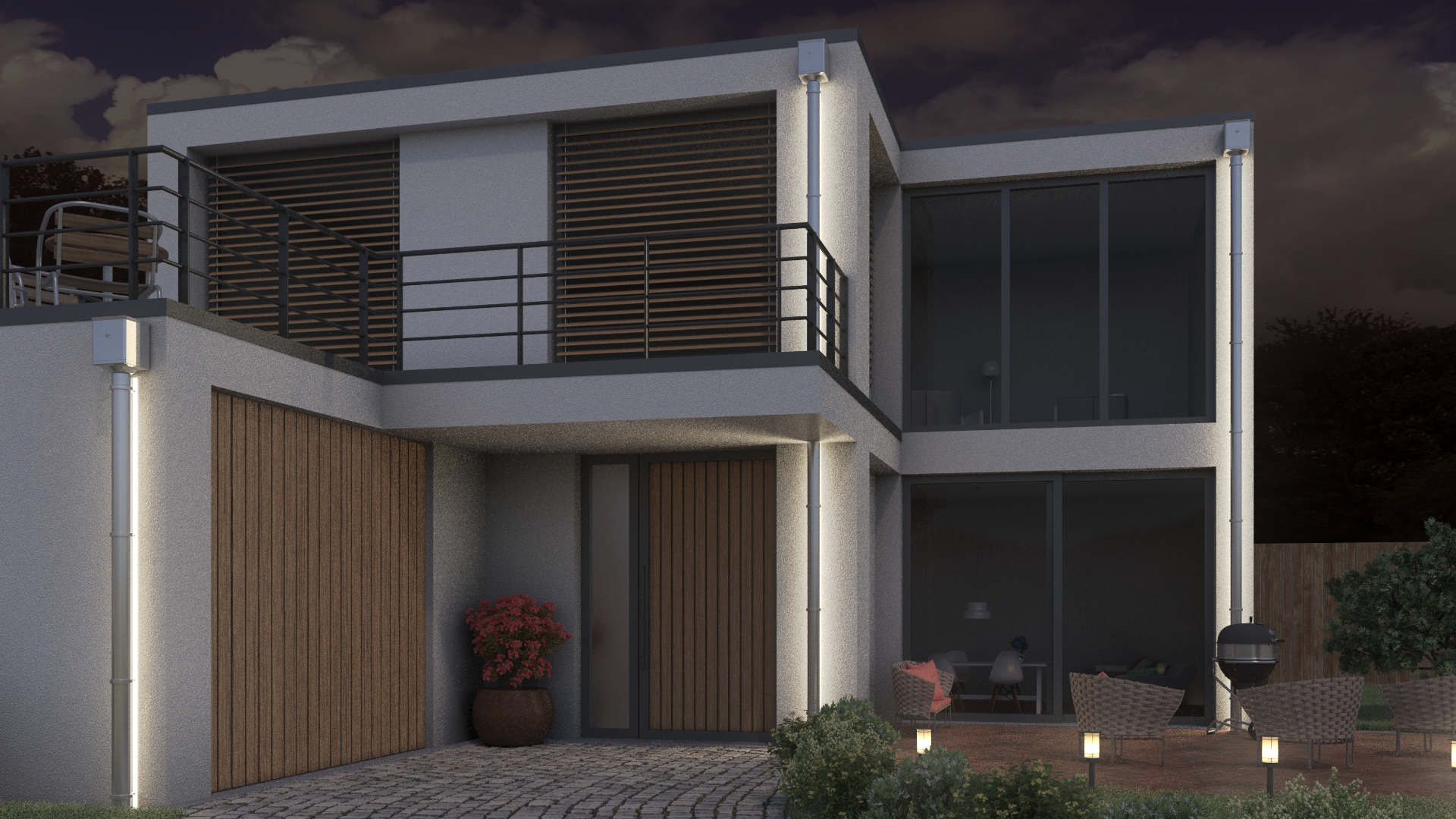

Dem Einsatzspektrum des neuartigen GRÖMO LED-Beleuchtungssystems sind nahezu keine Grenzen gesetzt. Mit einer Zuleitung ist die Montage auf maximal 11,5 Metern möglich, bei zwei Zuleitungen lässt sich die Höhe fast verdoppeln. Je nach Vorschaltgerät und Steuerung können die Leuchmittel in die Haussteuerung integriert und individuelle Akzente gesetzt werden. Ob Wohnhaus oder Industriehalle, die LED-Fallrohrbeleuchtung
setzt jedes Gebäude ins richtige Licht!

Wichtiger Hinweis: Die von GRÖMO für das Beleuchtungssystem empfohlenen Vorschaltgeräte und Steuerungen dürfen nur von einer qualifizierten Elektrofachkraft installiert werden.

Auf einen Blick

• Indirekte Fallrohrbeleuchtung
• Witterungs- und UV-beständige Komponenten
• Kalt-weißes Licht mit einer Farbtemperatur von ca. 6.700 K
• Lebensdauer von rund 60.000 Stunden
• Einfache Montage durch Stecksystem
• Für Gebäudehöhen bis 22 Metern geeignet
• Für Regenfallrohre NG 100 und 120 aus Zink und GRÖMO ALUSTAR TX-Anthrazit

Bestandteile der LED-Fallrohrbeleuchtung:

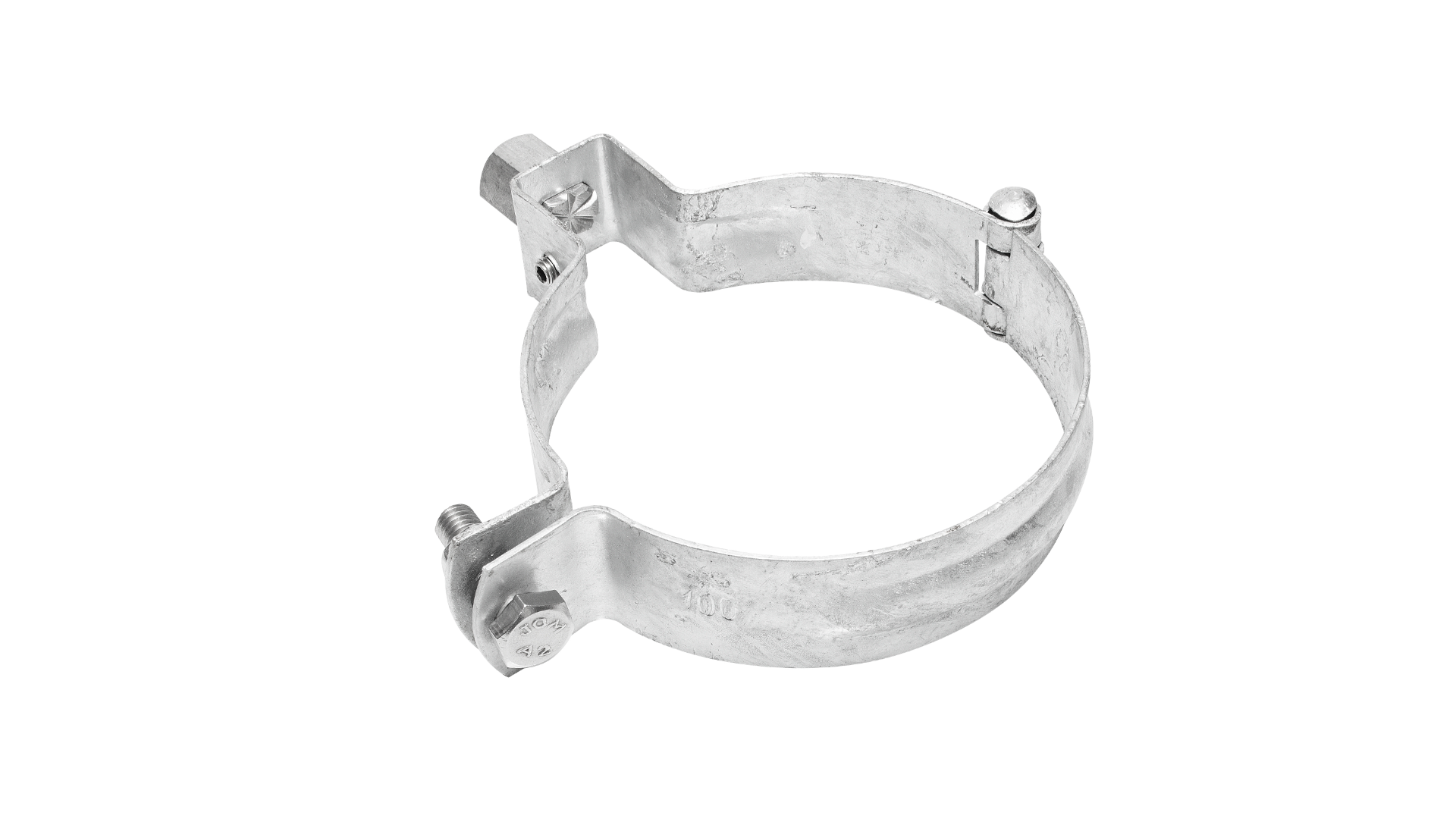

• Fallrohrschelle mit Gewindemutter M10: Die für die LED-Fallrohrbeleuchtung speziell entwickelte Fallrohrschelle verfügt über eine u-förmige Erweiterung, in die die Linearleuchten samt Sichtblende gesteckt und mit einem Innensechskant-Gewindestift befestigt werden. Die Fallrohrschelle sorgt dadurch für eine unterbrechungsfreie, optisch vorteilhafte und langlebige Fixierung der LED-Beleuchtung am Fallrohr.

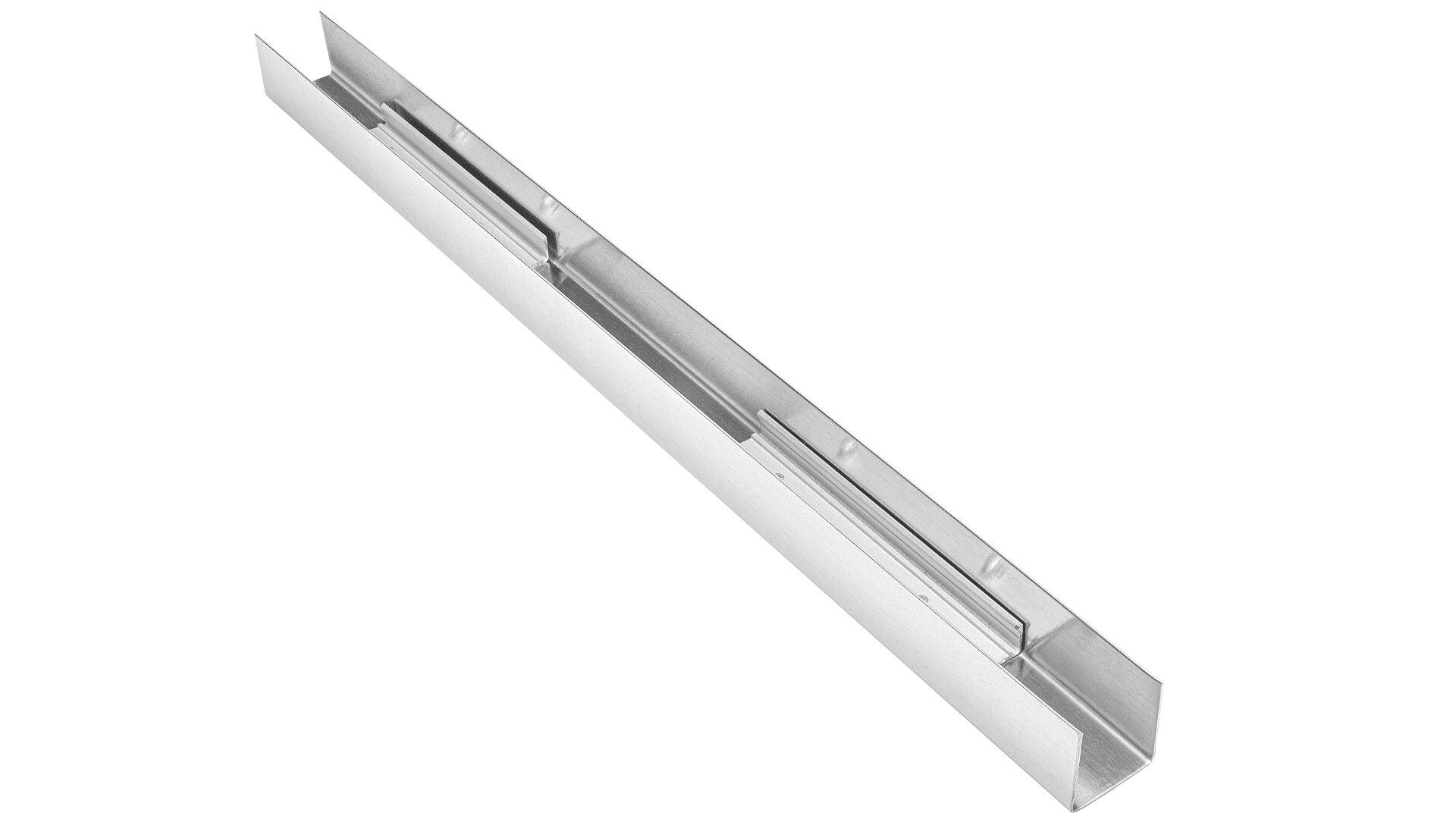

• Sichtblende: Die Aluminiumprofile der LED-Linearleuchten werden in eine Sichtblende aus einem u-förmigen Metallprofil durch Einclipsen montiert. Die Blende erfüllt drei Funktionen: Das Profil verdeckt die technischen Feinheiten und sichert so die gewünschte Optik. Es schützt vor Witterungseinflüssen und dient als Befestigungsmittel, um die LED-Linearleuchten an der Fallrohrschelle zu fixieren.

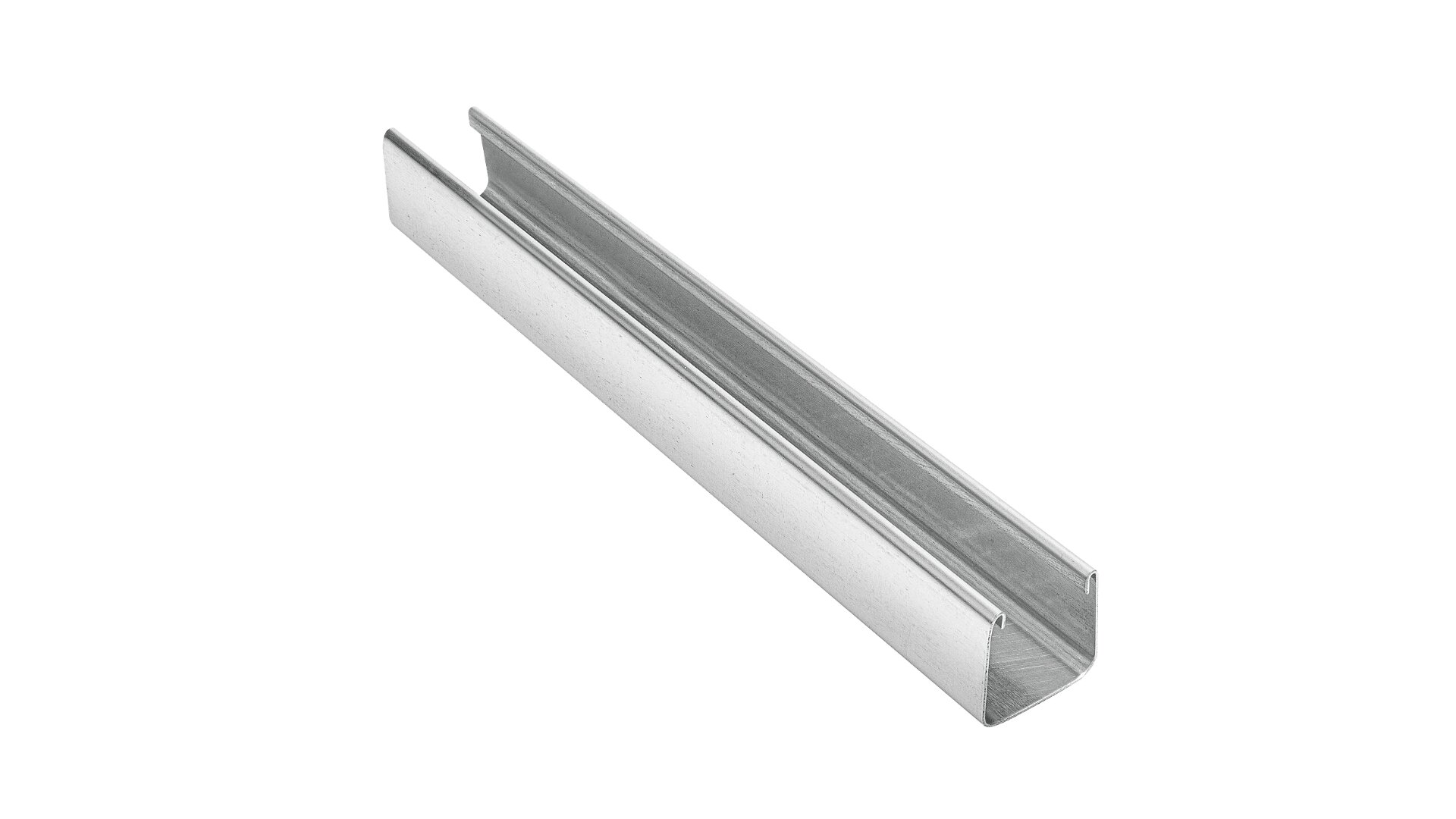

• Verbindungsmuffe: Die Verbindungsmuffe ermöglicht einen nahtlosen Übergang zwischen den Sichtblenden der einzelnen Lichtlinien. Einfach über die Stöße geschoben, werden die Sichtblenden fixiert, der thermisch bedingte Längenausgleich gewährleistet und eine ansprechende durchgängige Optik erreicht.

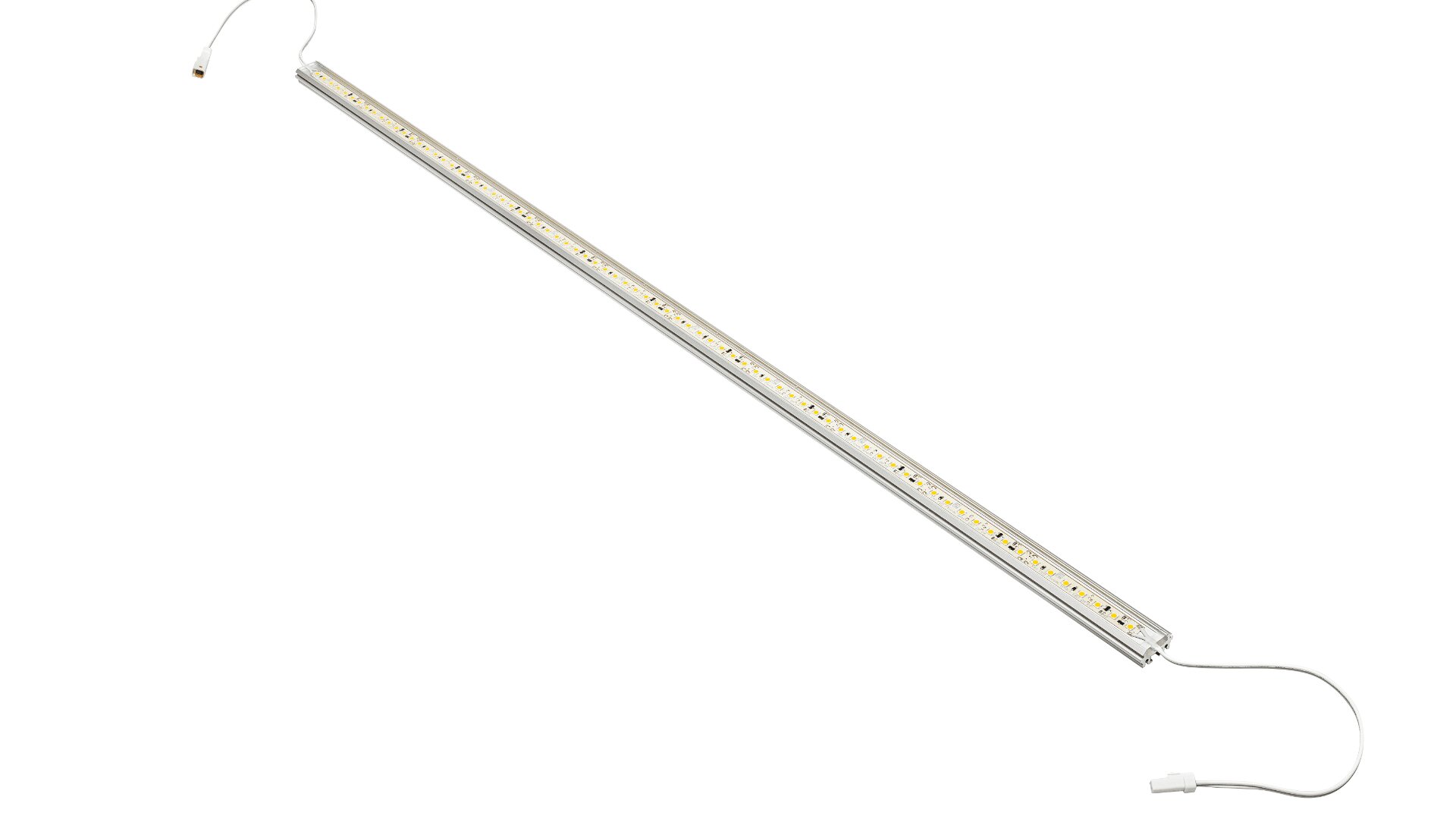

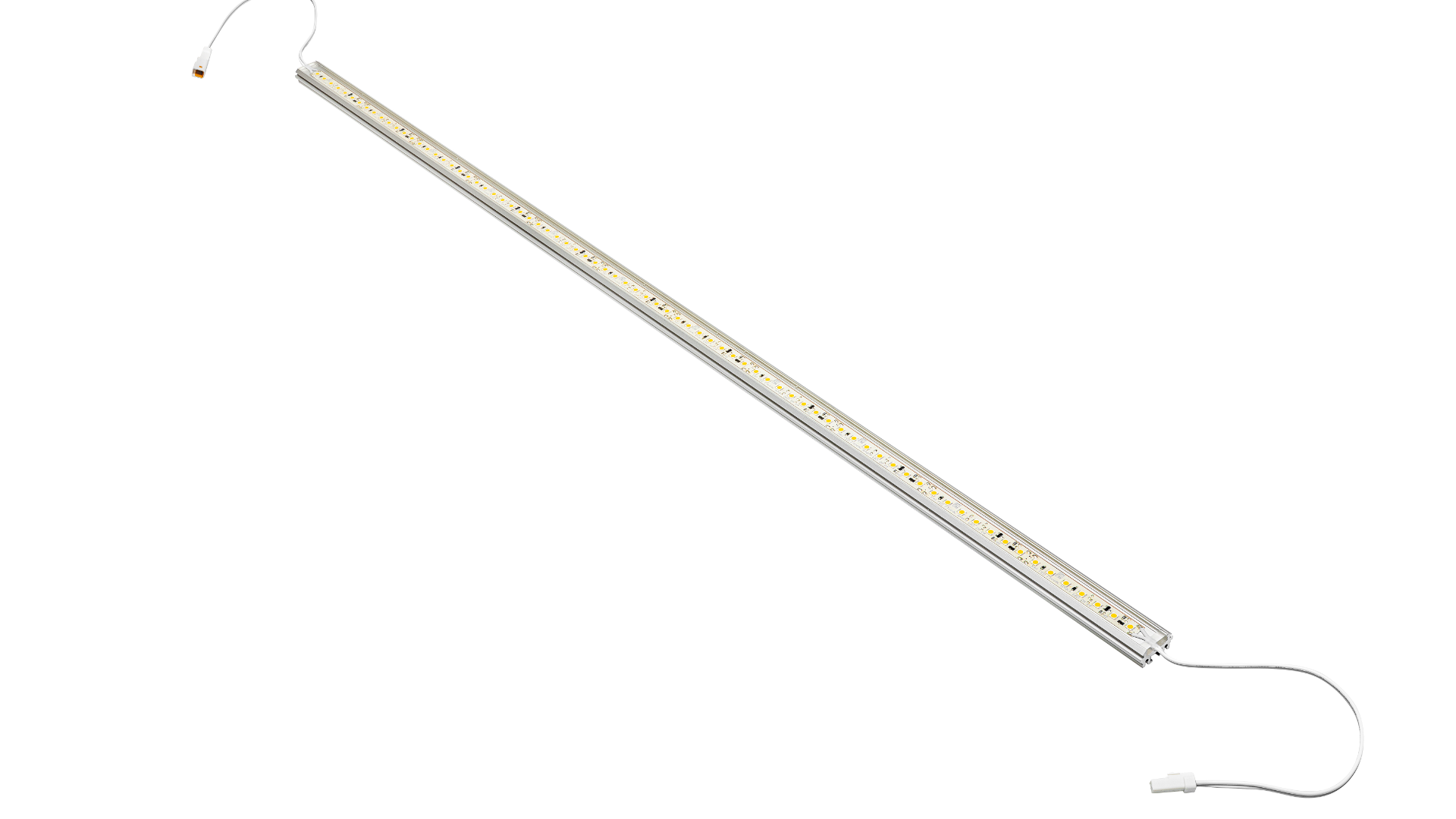

• LED-Linearleuchte: VarioLED™ IP67 sind voll vergossene, lineare LED-Lichtlinien im Aluminiumprofil mit hervorragender Wärmeableitung. Durch einen klaren Polyurethanverguss sind sie vor Feuchtigkeit, Staub, Schmutz und UV-Strahlung geschützt. Damit entsprechen sie der Schutzart IP67. Die Lichtlinien werden steckerfertig mit einem Mini IP67- Steckverbinder an beiden Enden geliefert. Die integrierten LED-Bänder HYDRA PRO SW sind einkanalige, dimmbare Bänder für 24V Konstantspannung mit einer Leistung von 4 W/m (380 Lumen) und einer Farbtemperatur von ca. 6.700 K. Das anregende, kaltweiße Licht sorgt für strahlende Helligkeit und gute Farbwiedergabe an der Fassade. Die linearen Leuchtmittel sind robust und verfügen über eine mittlere Lebensdauer von rund 60.000 Stunden.

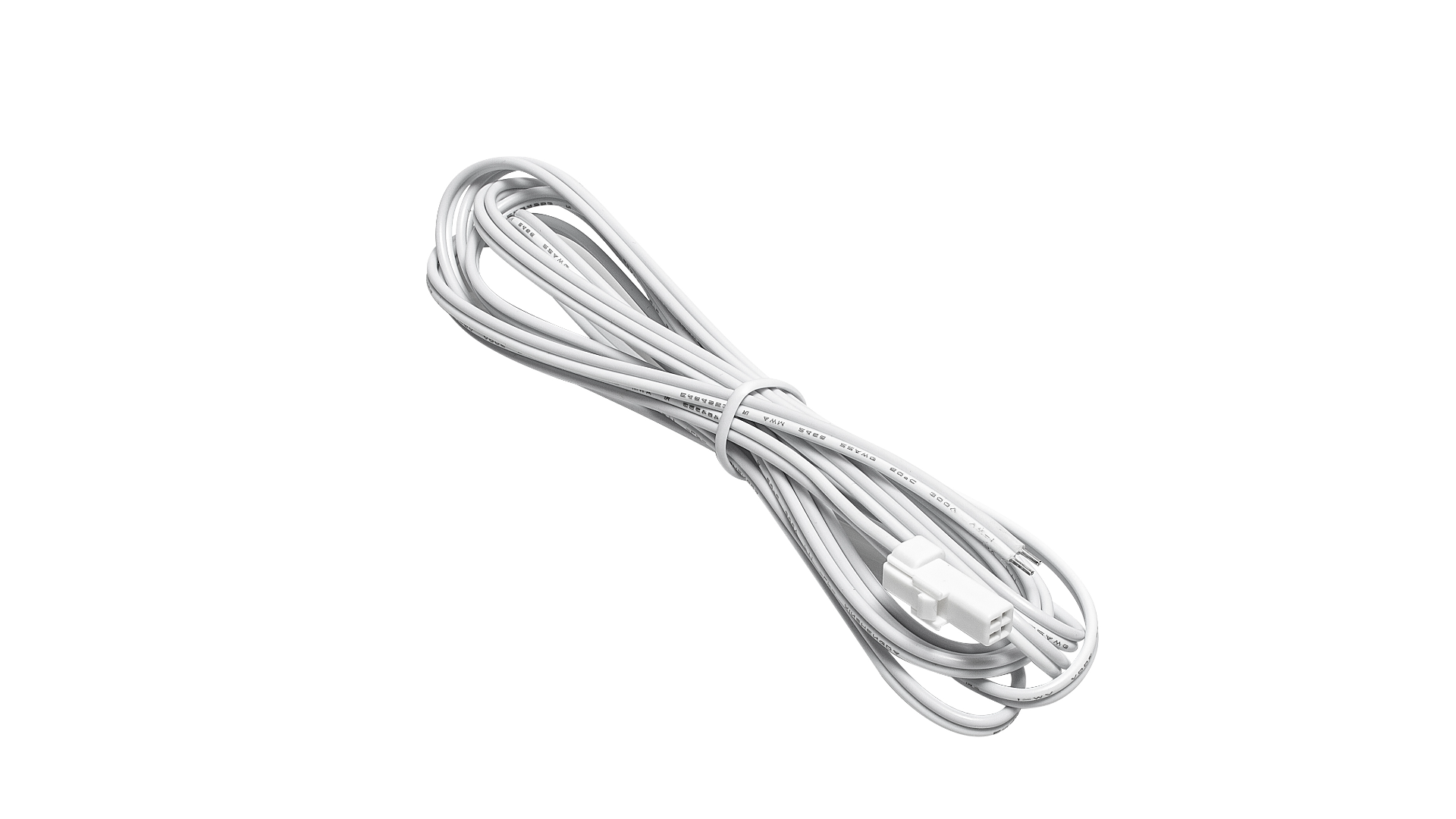

• Anschlusskabel: Durch das zwei Meter lange Kabel mit Mini-Buchse IP67 wird die LED-Linearleuchte an das Vorschaltbeziehungsweise Steuergerät angeschlossen.

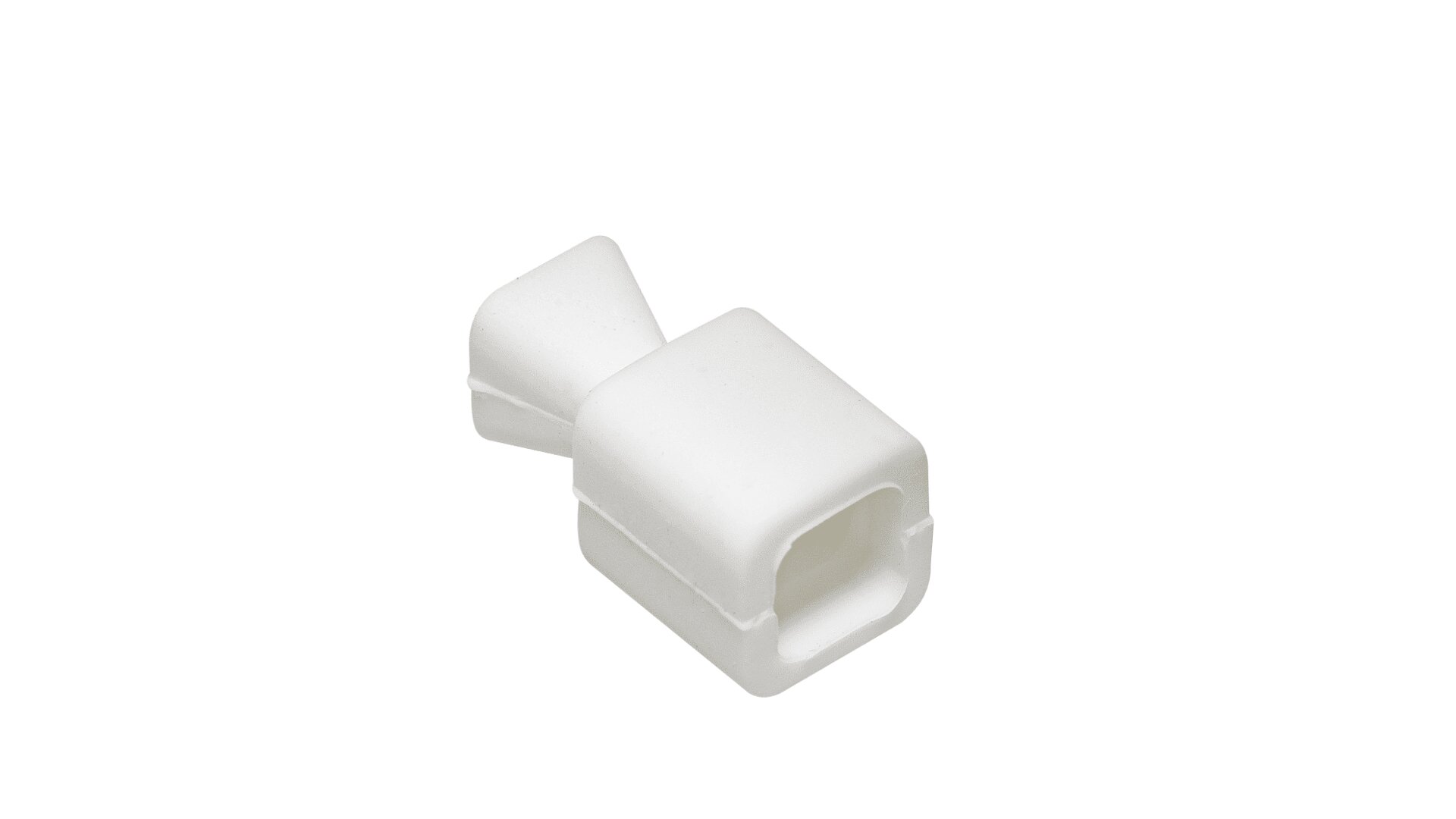

• Silikon Schutzkappe: Zum Schutz vor Witterungseinflüssen und als Sicherheitsmaßnahme wird der letzte Kabelstecker mit der Schutzkappe verschlossen.

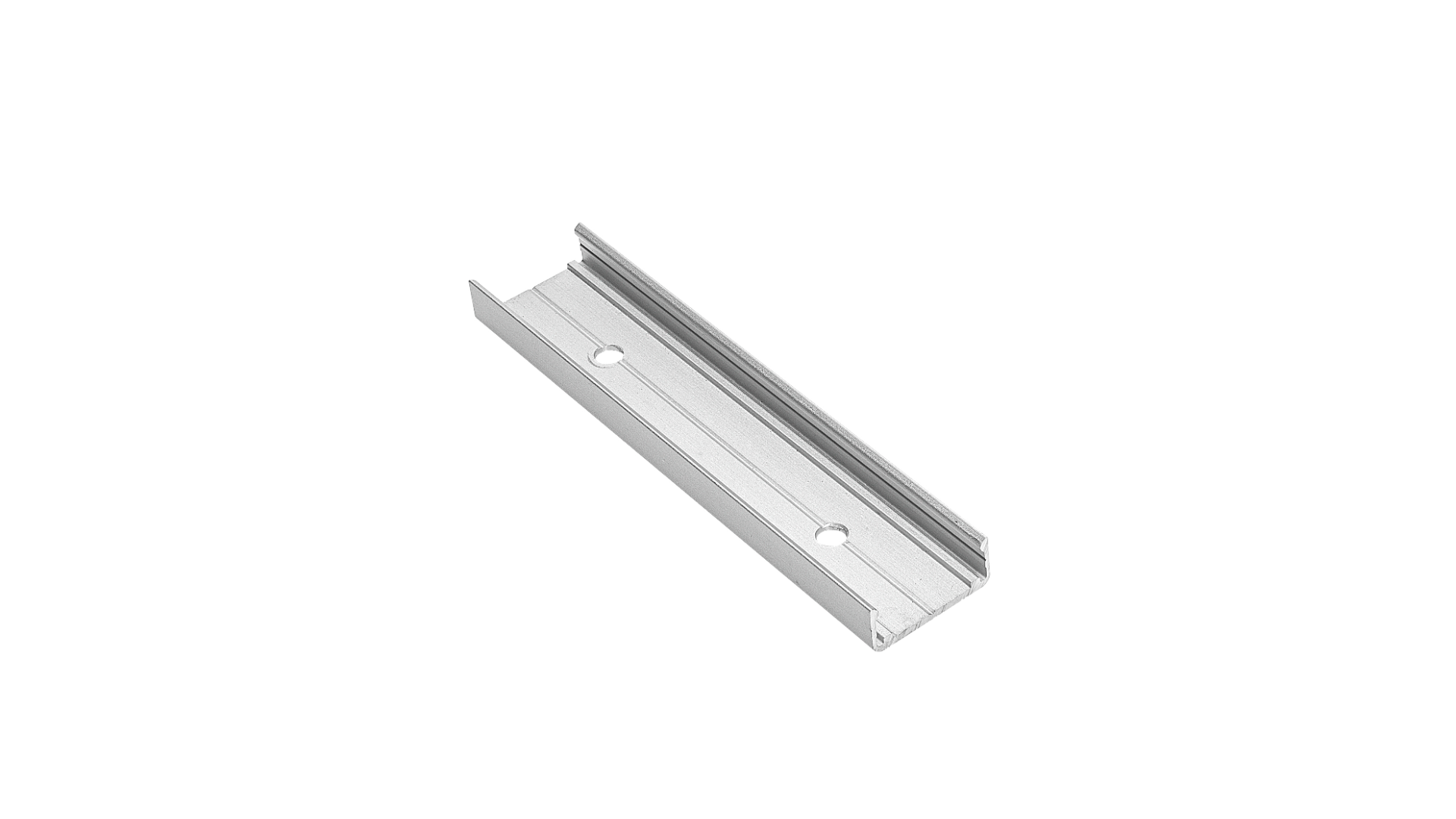

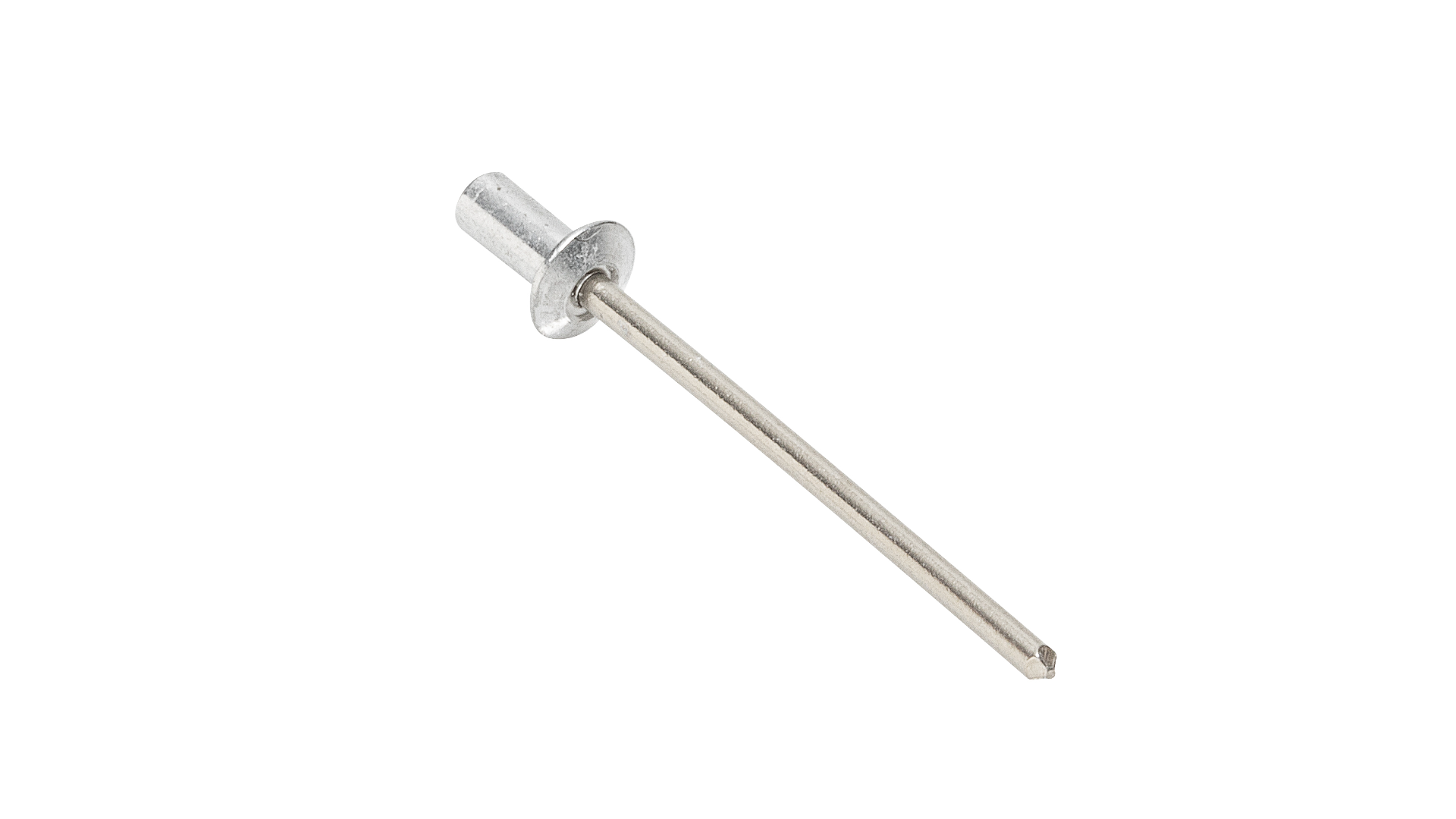

• Montagewinkel und Niete: Um die LED-Lichtlinien bei individuellen Sonderlängen
  zusätzlich zu stabilisieren, können weitere Montagewinkel mit Hilfe von Nieten an der gewünschten Position der Sichtblende fixiert werden.

Bestellinformationen:

Damit die im Aluminium-Profil vergossene LED-Beleuchtung von der Länge her zum Fallrohrstrang passt, gibt es sechs verschiedene Längenausführungen an LED-Linearleuchten. Die Standardausführung mit 2.894 mm ist für ein drei Meter langes Fallrohr ausgelegt. Für kürzere Fallrohre gibt es fünf weitere Längenausführungen. Durch deren Einzelverwendung oder Kombination können zahlreiche unterschiedliche LED-Längen realisiert werden.
Die nachfolgende Tabelle bietet einen Überblick der möglichen LED-Leuchtenlängen und die dafür benötigten Artikel und Mengen, die sich mit den verfügbaren Standard LED-Linearleuchten realisieren lassen. Sollten diese Längen aufgrund der baulichen Gegebenheiten nicht ausreichen, sind individuelle Sonderlängen auf Anfrage erhältlich.
