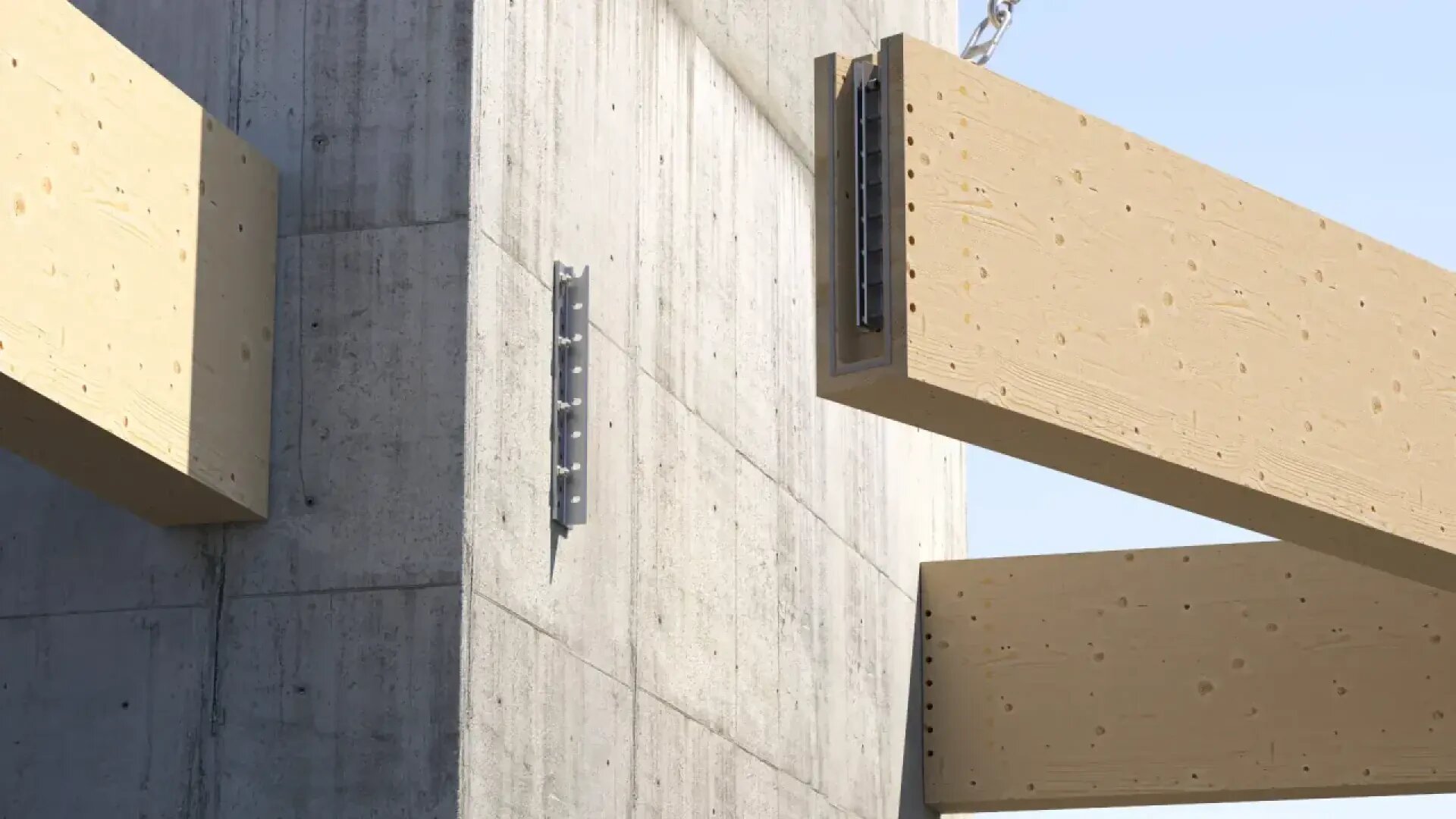

Der Verbinder ALUMEGA gewährleistet standardisierte Balken-Balken- und Balken-Stütze-Verbindungen in den Systemen Pfosten und Balken, selbst bei grossen Spannweiten.
ALUMEGA
SCHARNIERVERBINDER FÜR PFOSTEN UND BALKEN
Der Verbinder ALUMEGA standarisiert Balken-Balken- sowie Balken-Stütze-Verbindungen der Systeme Pfosten und Balken auch bei großen Spannweiten.
Der Scharnierverbinder ALUMEGA ermöglicht das theoretische Verhalten, das bei der Bemessung von Holz-Holz-Verbindungen angenommen wird:
- Er wirkt als Scharnierverbindung, die eine freie Drehung des Balkens an den Enden ermöglicht
- Bei Erdbeben oder Wind folgt die Verbindung der Drehung der Stütze, wodurch die Scherfestigkeit gegenüber von der Decke ausgehenden Gravitationslasten erhalten bleibt und strukturelle Schäden reduziert werden

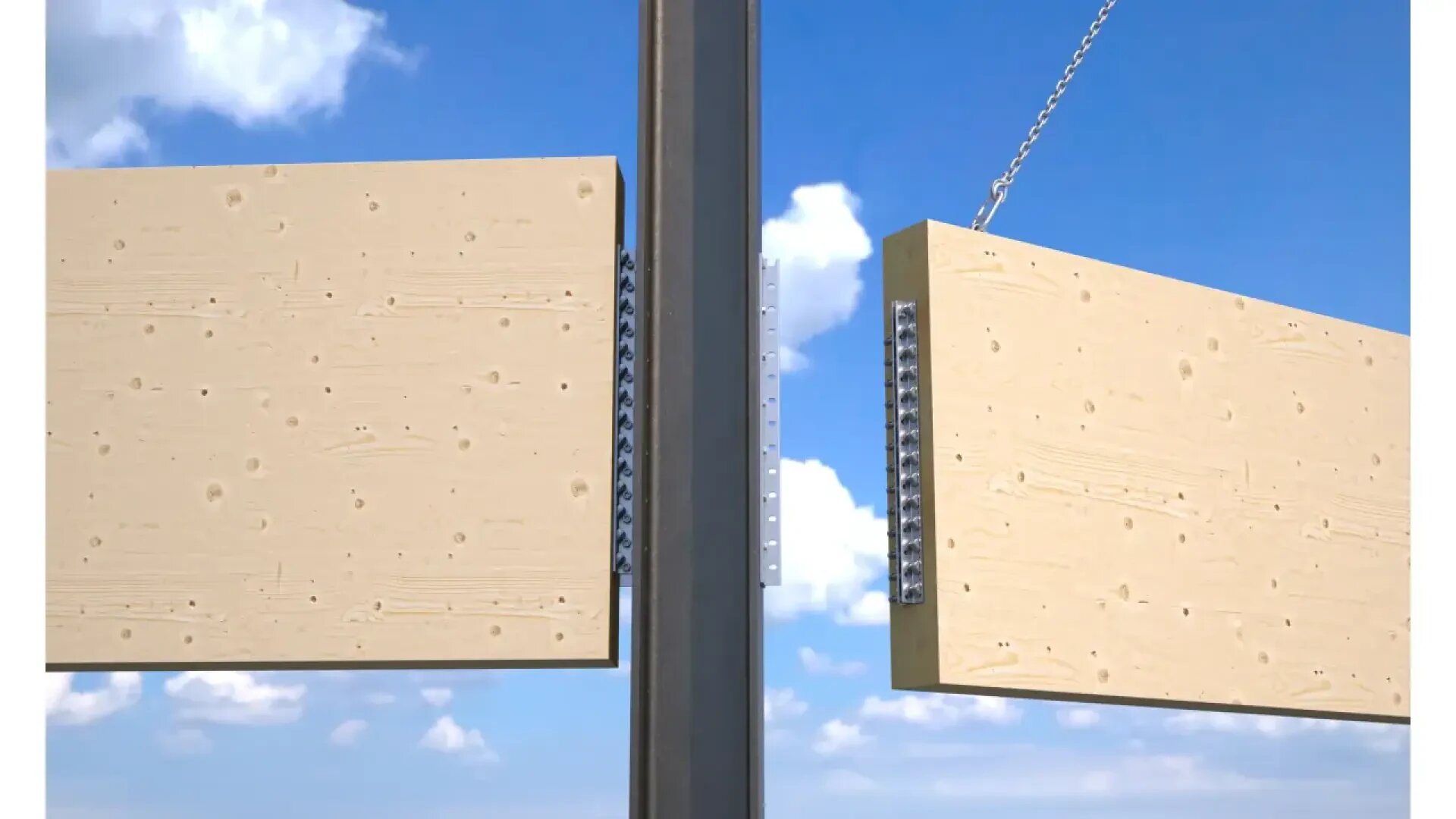

- Da die Anbringung mehrerer Module nebeneinander möglich ist, können alle Verbindungen auf Holz, Beton und Stahl gelöst werden.
ALUMEGA: Montagetoleranz und Rotationsfähigkeit.
Der Verbinder mit der größten Montagetoleranz im Vergleich zu allen auf dem Markt erhältlichen Hochleistungsverbindern:
- Dank der horizontalen Langlöcher kann ALUMEGA 8 mm (+-4mm) in axialer Richtung gleiten.
- Die spezielle Geometrie ermöglicht eine seitliche Toleranz senkrecht zum Nebenträger.
Dank der Langlöcher eignet sich die Verbindung ideal zur Verhinderung von seismischen Schäden. Das statische Scharnierverhalten vermeidet Biegemomente an den Auflagen, die aufgrund einer Durchbiegung des Balkens entstehen.
ALUMEGA: vorinstallierbar und einfach zu montieren.

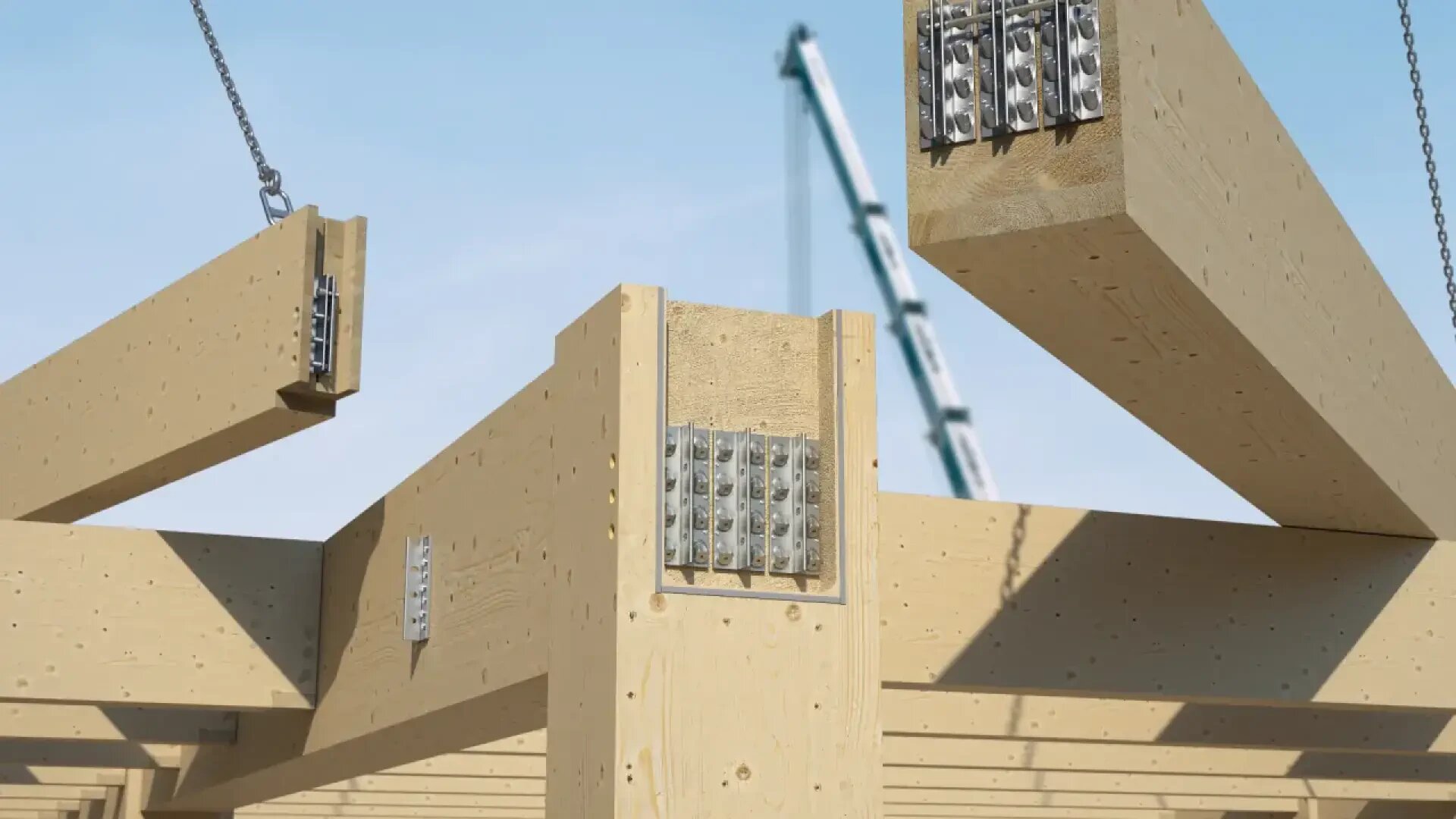

Die obere Senkung ermöglicht die Verwendung eines Bolzens als Positionierhilfe. Die Verbindung kann im Werk vormontiert und auf der Baustelle mit einfachen Stahlbolzen fertiggestellt werden.
